发现合适的EMC测试环境

&nbsp让我们思考一下，什么是EMC的内涵？电磁兼容。也就是相互干扰的产品在一定的制约下和平共处。既然产品能够电磁兼容，测试环境为什么不能电磁兼容呢？ 也就是，你已经知道你的产品只是在某个频率范围超标。如果你的办公室的环境干扰恰恰在这个频率范围内低于标准规定的限制线6dB以下（EMC测试对环境干扰的要求）。那么，即使在其它频率范围存在很强的无线电广播信号干扰，你也能够忽视这些与你不相干的干扰的存在，开展有效的EMC测试。

&nbsp以下应用案例将演示怎样在企业内部找到一个“合适的EMC测试环境”。

案例

某产品按照GB/T18655—2018 class3进行传导干扰测试，发现在频率点34MHz附近平均值超标，需要通过整改来降低该点EMI幅度。作为第一步，要在企业现场确定一个适合对该产品做传导干扰测试的环境，为后续的整改效果评估奠定基础。

&nbsp现场环境：某企业设计部门大开间中的一个约15平方的办公室，一张大办公桌作为测试工作台，摆放EUT, AC/DC电源，以及由示波器和MINI-SYS人工电源网络（LISN）构成的MINILAB传导干扰测试系统。通过带手机卡的路由器连接示波器和手机组成测试局域网络并且通过INTERNET将测试数据上传到云端。

&nbsp EUT: 汽车电子产品。

&nbsp 电源：AC/DC电源，24V直流输出。

&nbsp 按照测试标准要求，连接直流电源到LISN输入电源，LISN输出连接EUT工作电源。断开EUT的一根电源线使得EUT不工作，以测试除EUT以外的环境干扰。

&nbsp 测试标准：GB/T18655—2018 电压法CLASS3，以下提高一个级别，按照CLASS4进行测试环境考核。

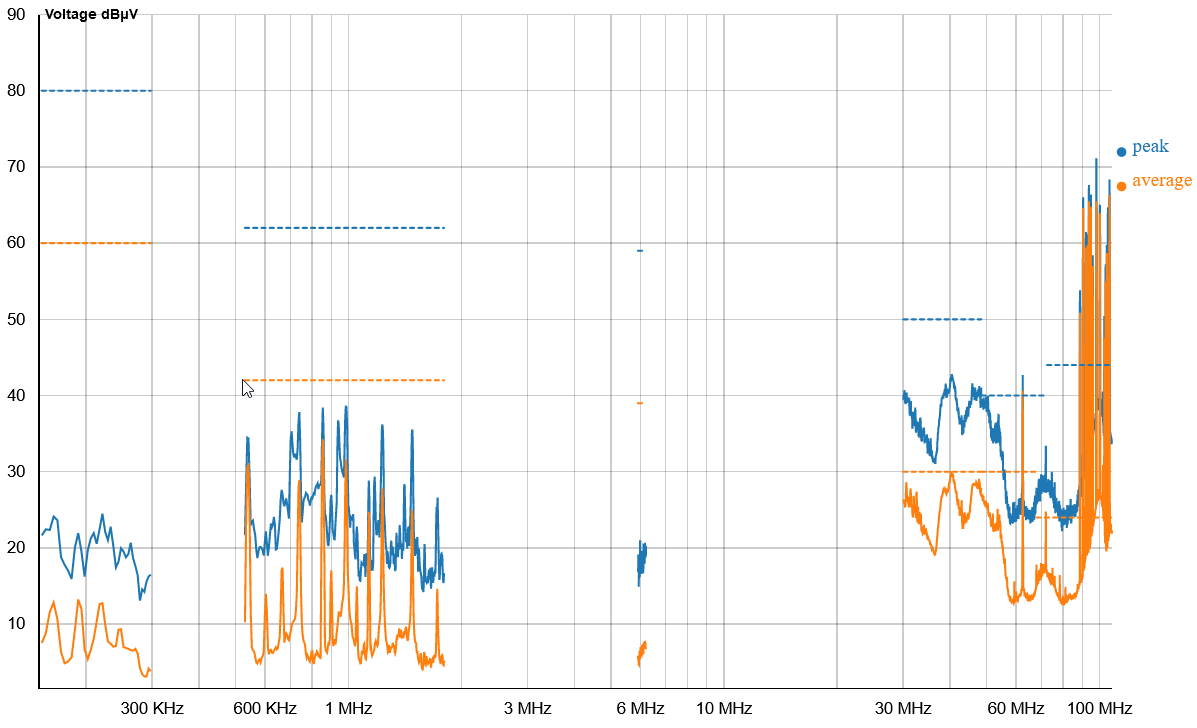

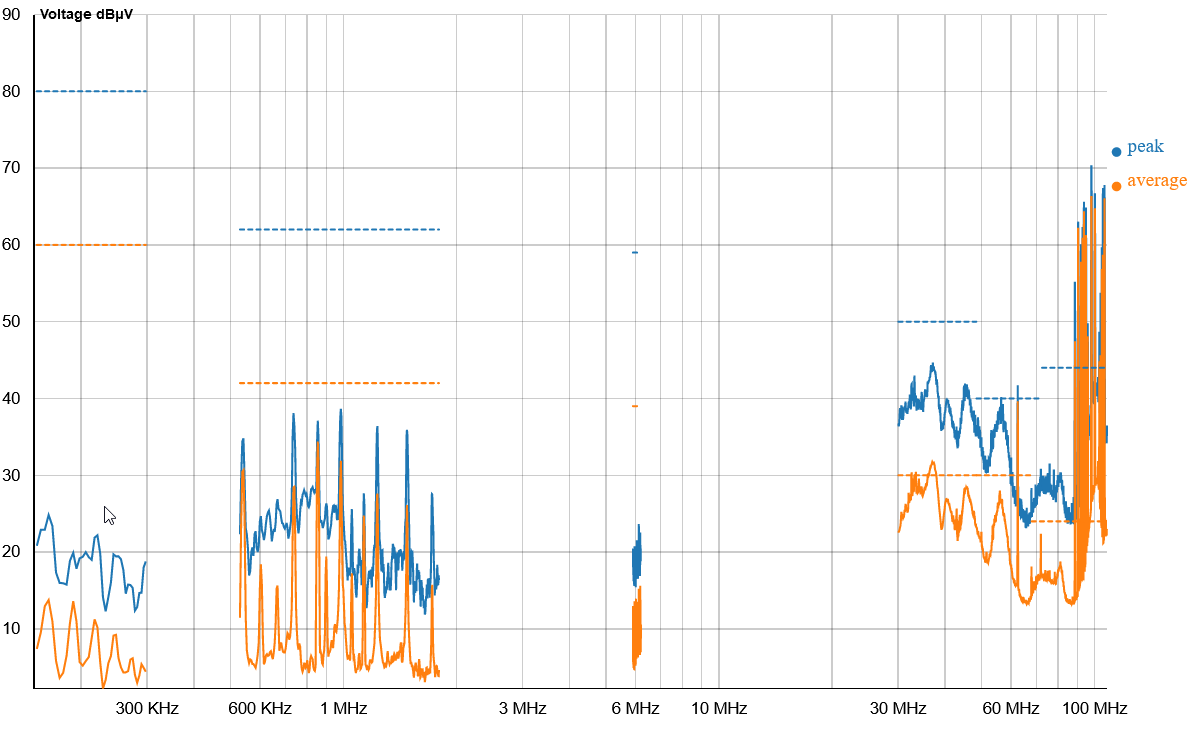

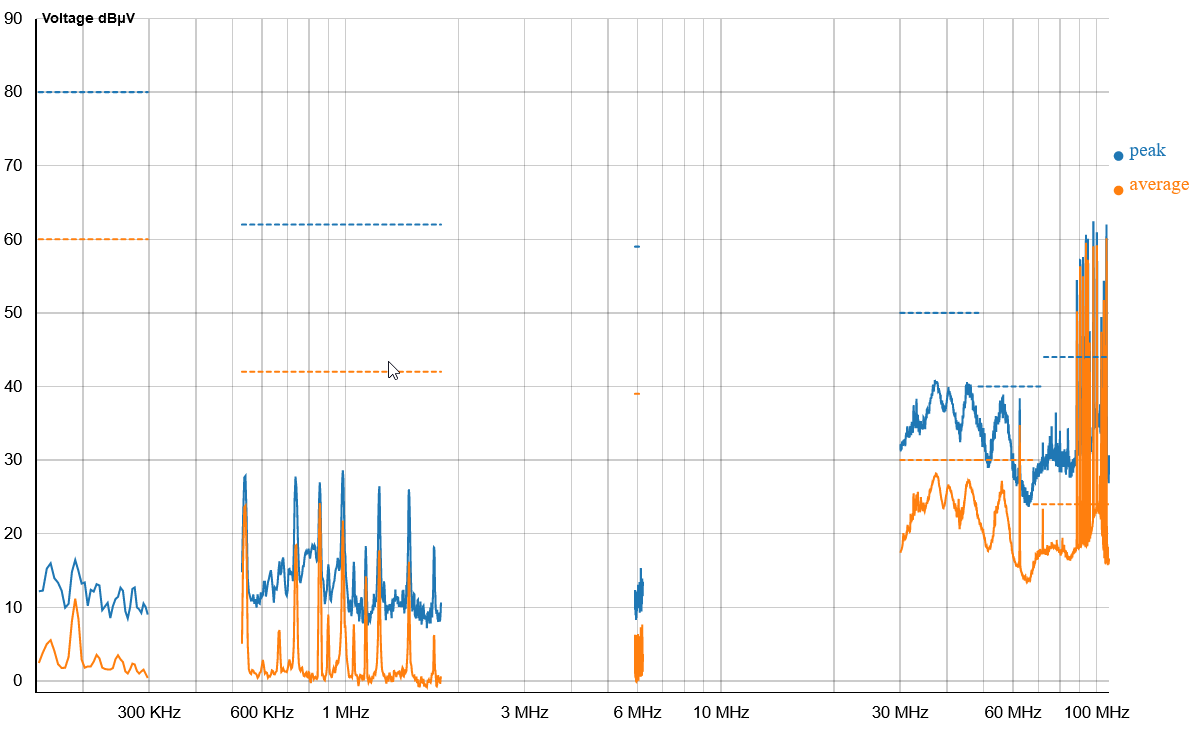

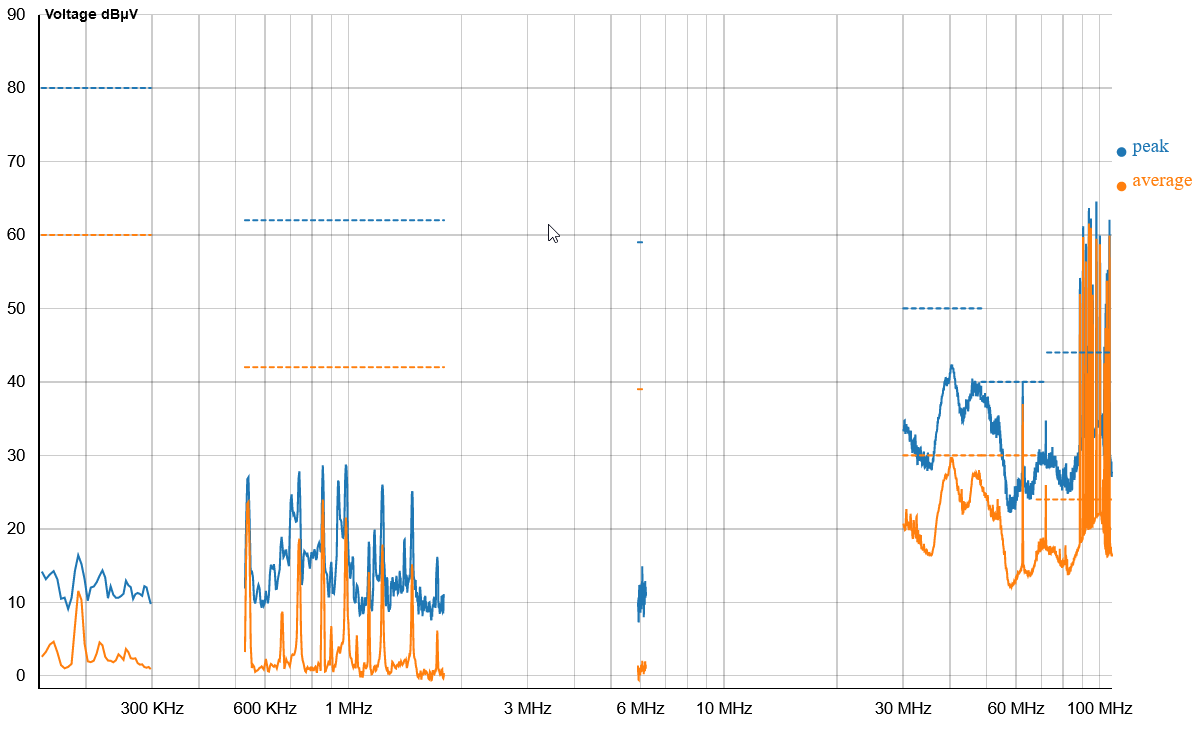

&nbsp 测试1. 测试报告编号2021-06_02092

&nbsp 频率40MHz和频率80MHz附近发现过高的环境干扰。检查测试环境发现离LISN2.4米有一个闪光灯在工作。关闭闪光灯。

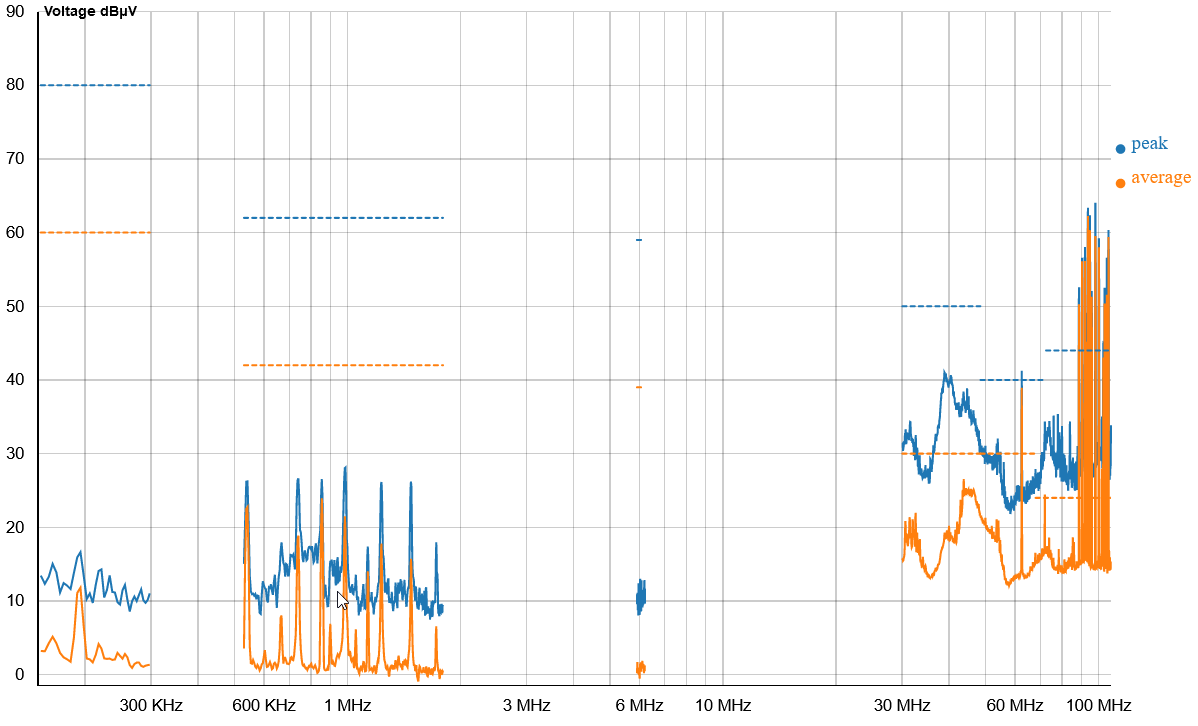

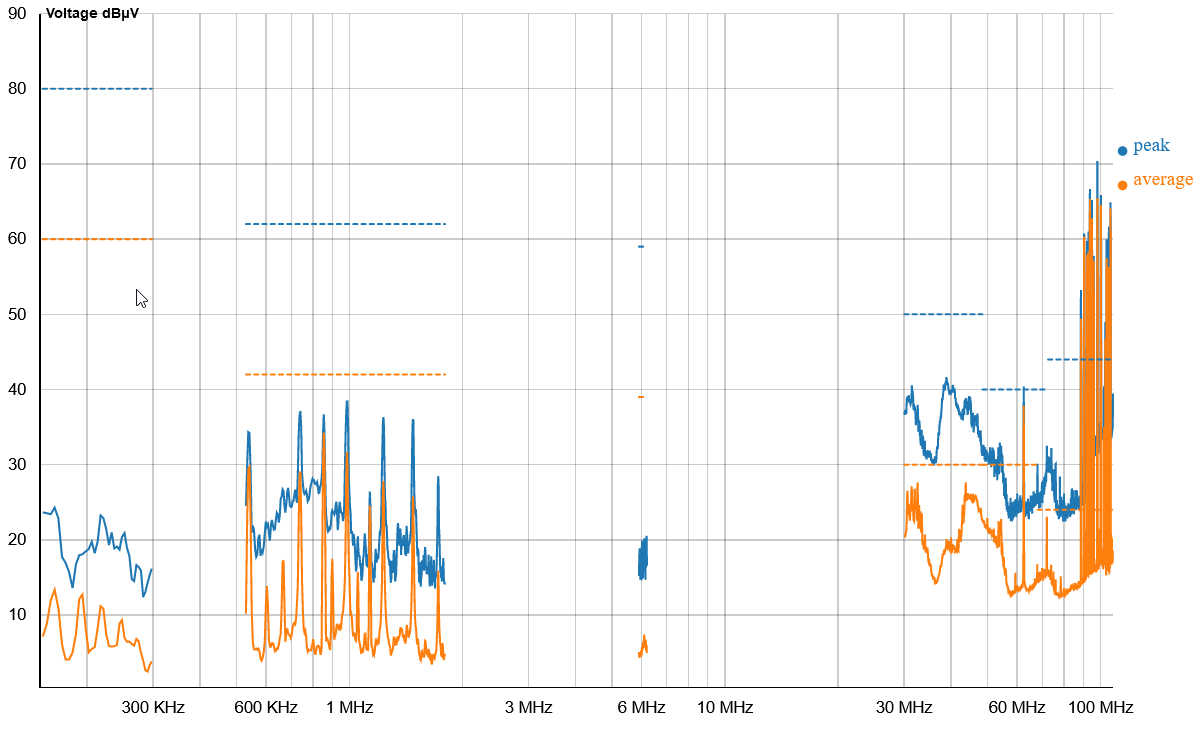

&nbsp 测试2. 测试报告编号2021-06_02093

&nbsp 显然，关闭闪光灯降低80MHz附近的EMI大约8dB。

&nbsp 用24V锂电池替代AC/DC电源，看干扰能否进一步降低。

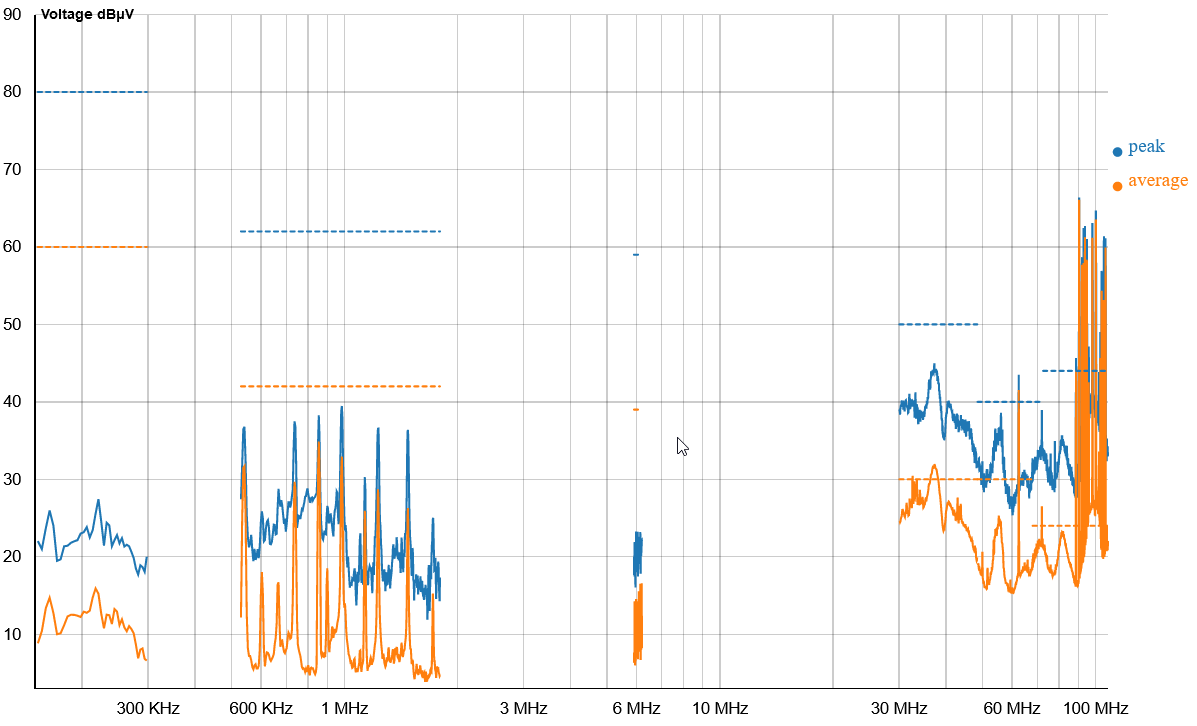

测试3. 测试报告编号2021-06_02094

&nbsp 显然，用电池替代AC/DC电源改变30MHz-60MHz的频谱形态，但幅度变化不大。

&nbsp 进一步净化周边的电磁环境，包括：将路由器离LISN的距离从1.5米增加到3.8米，关闭距离LISN 1.6米的笔记本电脑，关闭距离LISN 1.8米的立式空调。

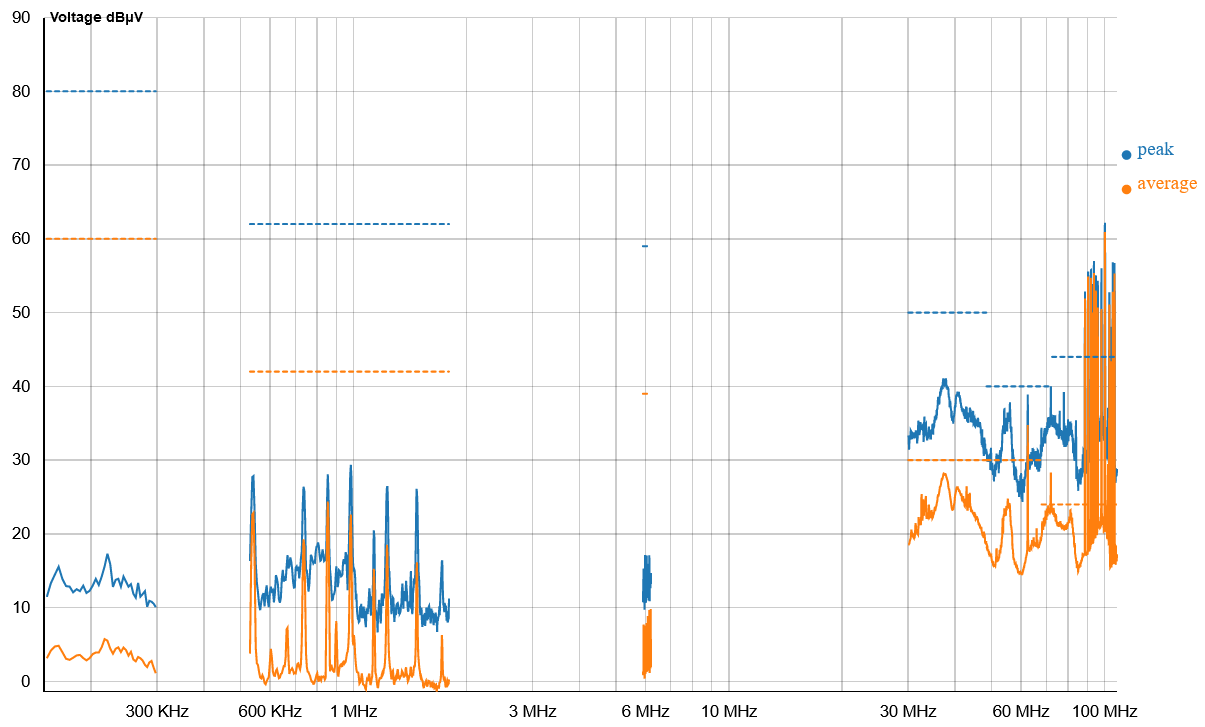

&nbsp 测试4.测试报告编号2021-06_02095

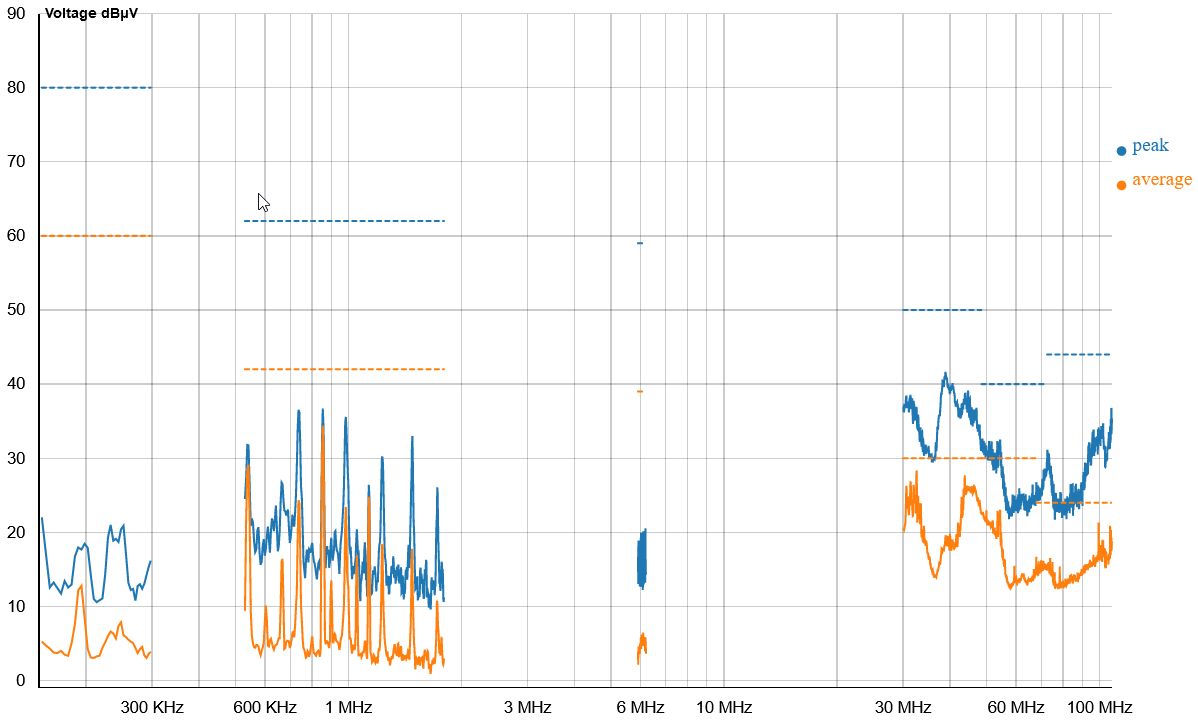

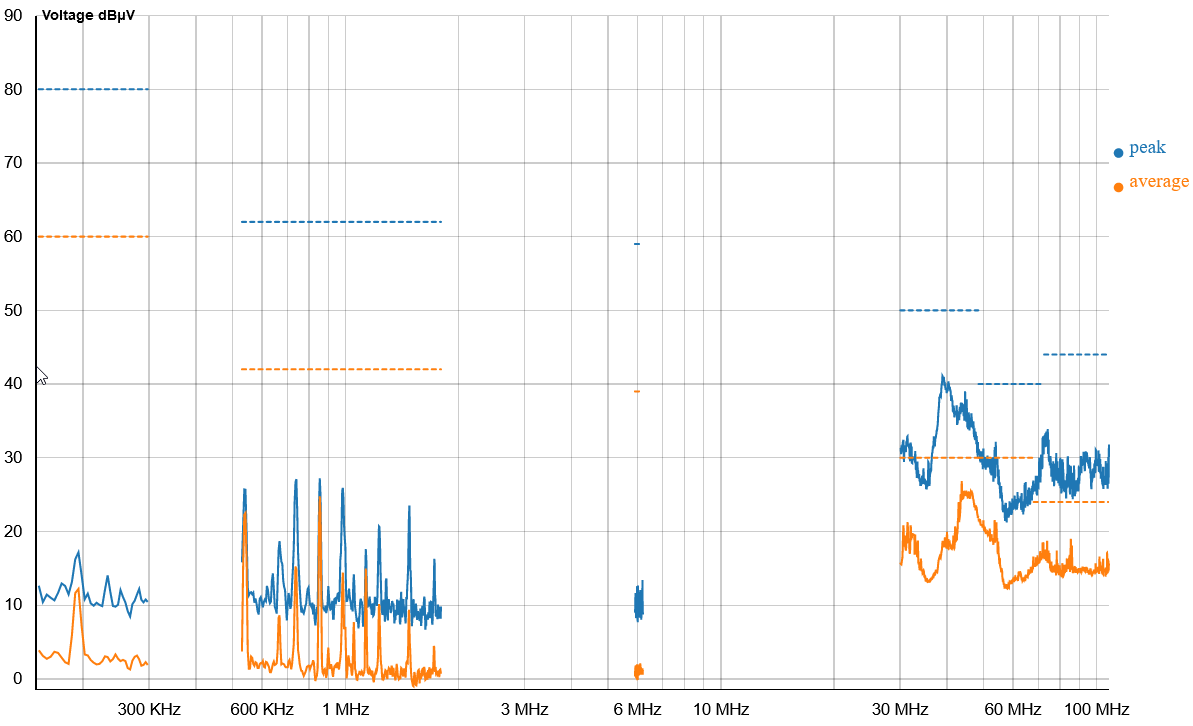

&nbsp 应用Minilab的环境干扰去除功能去除广播信号干扰后的现场环境干扰如下：

结论

&nbsp 忽略频率B频段（30MHz-108MHz）范围内的广播信号窄频干扰，考虑到上述对环境干扰的测试参照CLASS4进行，其限制线比CLASS3限制线至少低了6dB；该环境能够依据GB/T18655—2018 开展Class1-Class3等级的传导干扰测试，也能针对本案例需要开展对34MHz附近EMI的CLASS4等级的测量。

后言

&nbsp 发现自己的办公室是“合适的EMC测试环境”，是可遇而不可求的缘分。好运气不一定人人有；但是你总可以凭坚韧的耐心和非凡的想象力和观察力找到心仪的测试环境,例如，会议室，阅览室，甚至食堂。你也可以观察不同时间段的环境干扰，选择在环境干扰的低谷时段进行测试，例如，你的同事们关闭电脑下班后。别忘了在EUT准备就绪按下开始测试按钮前先关闭EUT电源测试一下环境干扰，不仅可以确认环境干扰是否适合EMC测试，并且可以借助MINILAB测试的云计算功能从测试结果中去除环境干扰—通常情况下在持续几个小时的测试过程中，环境干扰不会有大的改变。
