如何使用 GreatMiner - 虚拟工作台篇
- 使用GreatMiner安卓应用
- 安装应用
扫描左侧二维码安装
- 运行应用并打开所需权限
- 登录账号
- 登录成功
- 安装应用
- 如何使用虚拟工作台
- 如步骤1.4所示，检查是否登录
- 登录后，输入受控示波器的IP地址和对应端口号，点击“连接”按钮连接示波器
- 选择示波器型号，并等待示波器准备就绪

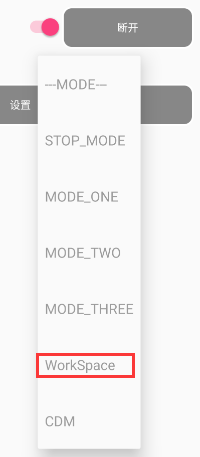

- 下拉菜单选择Mode->CDM，进入传导干扰自动测试模式
- 通过Select Workspace下拉表单选择需要载入的虚拟工作台
- 根据选择虚拟工作台加载待测试点(灰色）

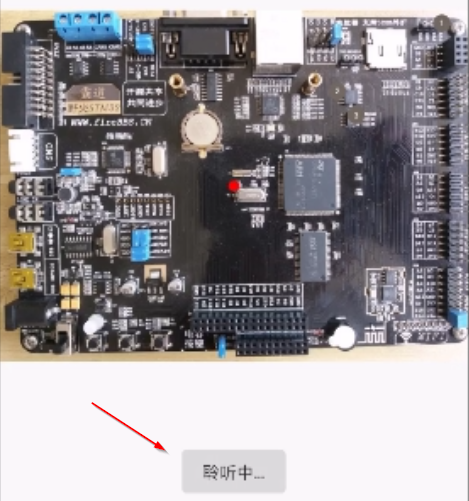

- 点击"开始测试"按钮开始测试。按照虚拟工作台上的屏幕提示及灰色点编号顺序，念出“测试”指令：

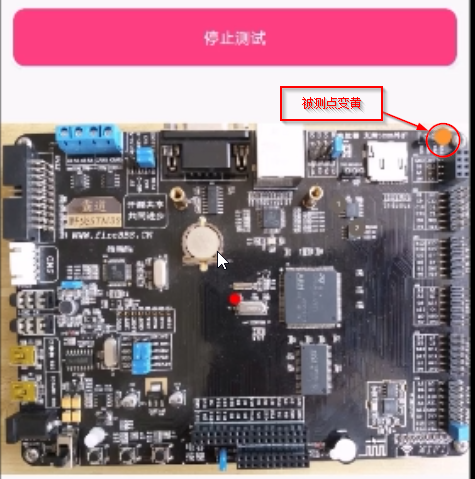

- 示波器听到测试命令后开始测试，被测点变化为黄色 测完一点后发出“哔”的一声该点测试完毕：
- 点击“停止测试”按钮，停止按钮变化成“保存”按钮，并重新加载虚拟工作台检查数据采集结果:
- 看到如下提示后再次执行上一步操作直至所有待测点变黄:
- 回到web端查看测试结果
- 如何手动上传测试数据
- 如Greatminer手机应用型号列表中不包括用户的示波器型号，可采取手动采集数据上传数据。数据格式需要为”.txt”或”.csv”格式, 上传数据文件的数据长度为 >= 16K Bytes。

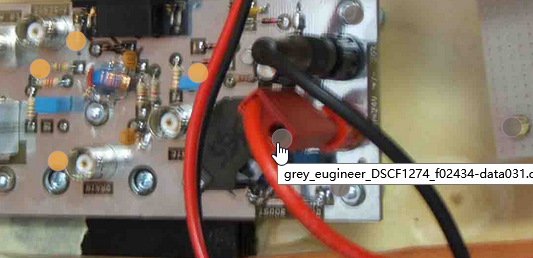

- 双击灰点，打开上传窗口，选中对应灰点所标识物理位置的测试数据文件。注意：上传数据文件名会自动更改替换成灰点所标出的文件名。

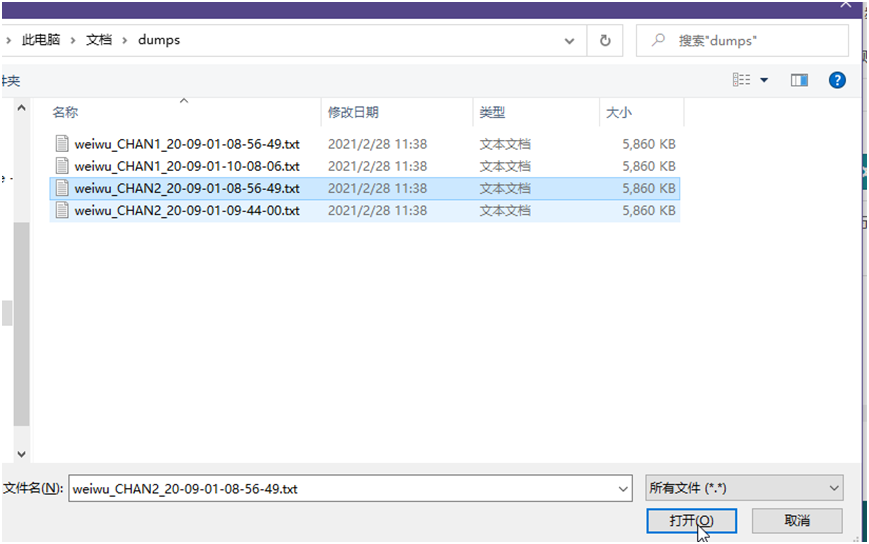

- 点击“打开”按钮，开始上传，上传完毕后灰点会转变成黄点。 注意：上传数据文件名会自动更改替换成灰点所标出的文件名。
