常见问题

如何使用传导干扰报告

  1. 生成已测数据报告
    1. 创建报告

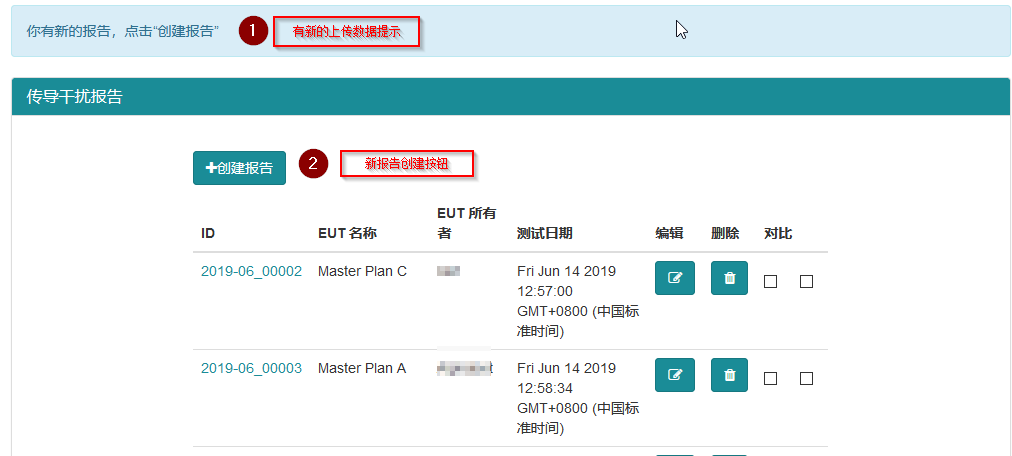

      以用户名和密码登录后 访问传导干扰报告首页, 可查看历史测试数据，如有新上传的测试数据，则会跳出提示，并且生成 “创建报告”按钮。点击“创建报告”进行后续步骤 report_list

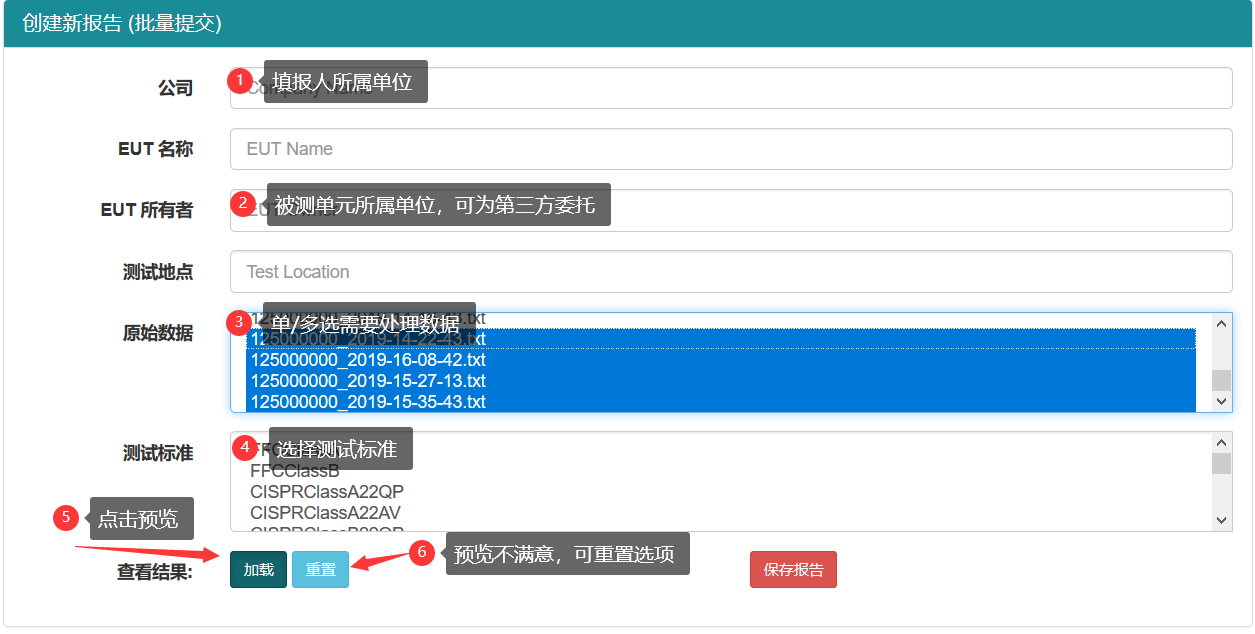

    2. 多选测试数据可批量生成报告
      create_report

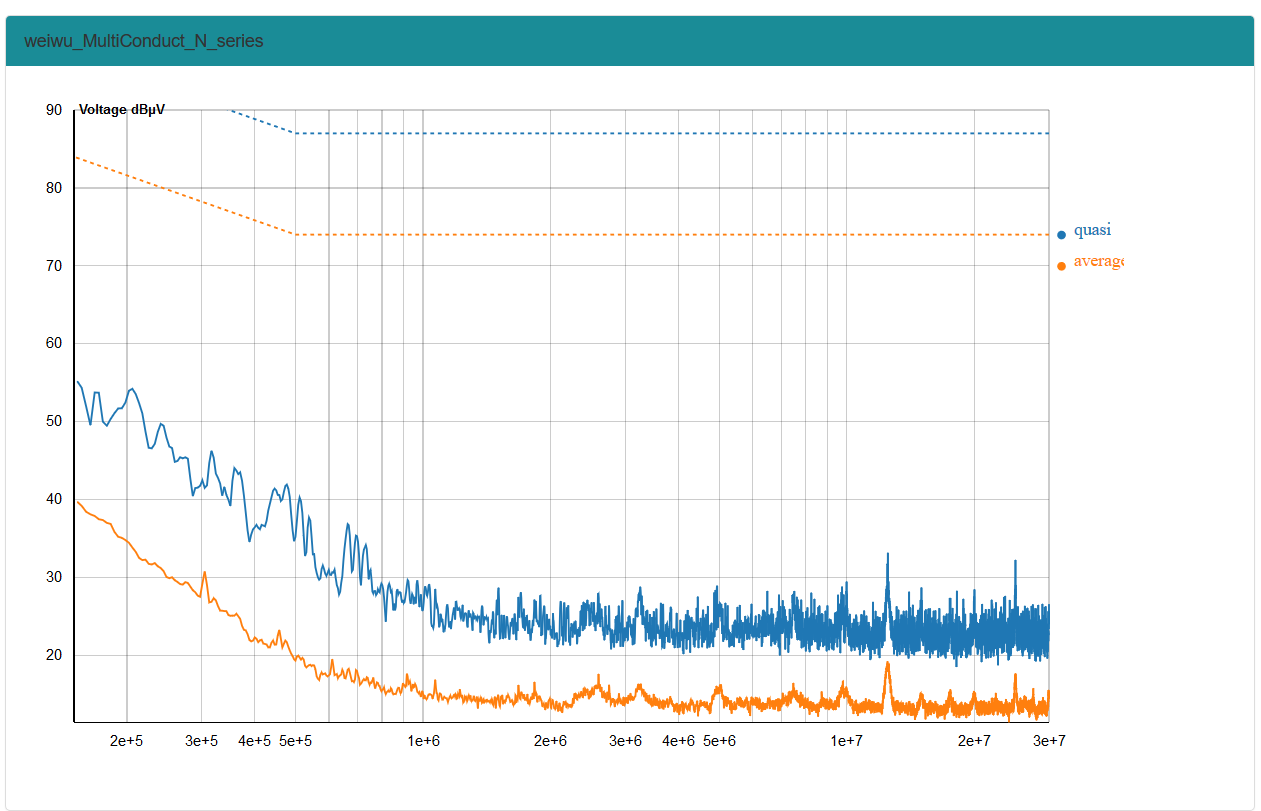

    3. 预览所选择的测试标准
      report_preview

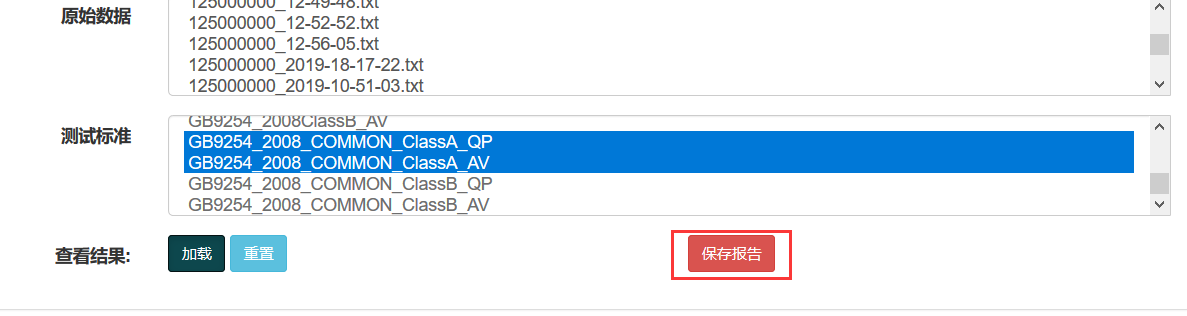

    4. 点击“保存报告”按钮，生成测试报告
      save_report

    5. 查看测试报告
      edit_list

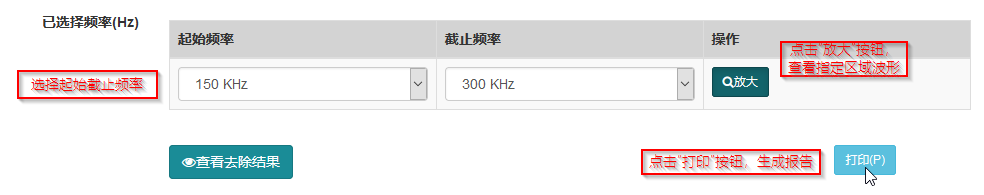

    6. 查看测试报告。可改变该报告频谱的起始或者截止频率，然后点击“放大”按钮观察该频率区间的频谱（选项）。可点击“打印”按钮将测试报告保存为PDF（选项）
      print_report

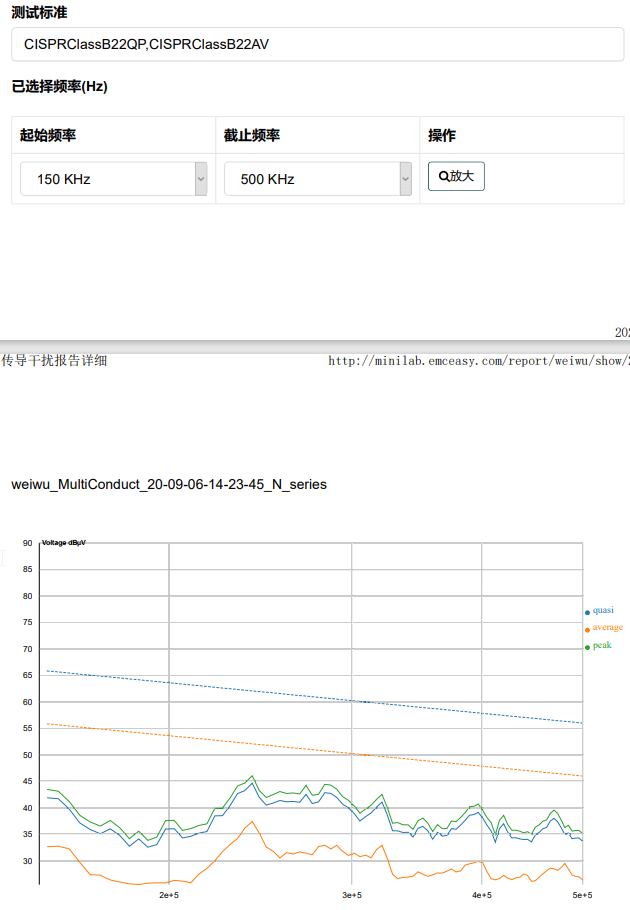

      生成PDF样式，如下图

      report_pdf

  2. 编辑已生成报告

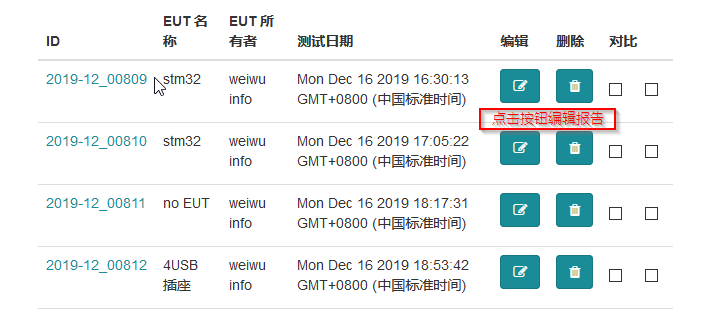

    1. 访问需要编辑的报告所在的目录页，点击“编辑”按钮
      edit_list

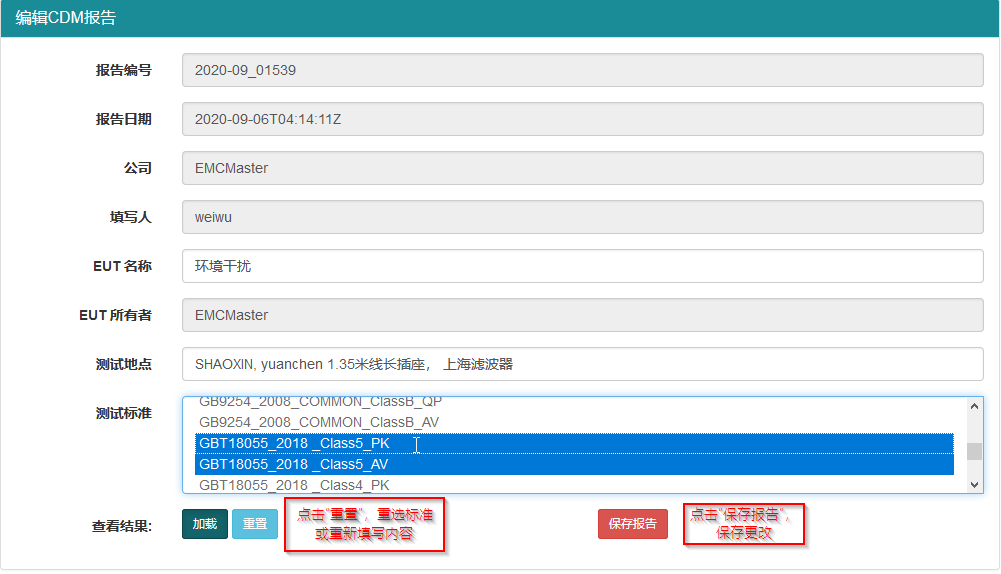

    2. 进入编辑页面进行编辑。其中，可编辑部分为高亮，不可编辑部分为灰色。点击“重置“按钮可取消编辑，点击”保存“按钮可保存编辑结果
      edit_report
      可被编辑部分为高亮，无法编辑部分为灰色
  3. 传导干扰云辅助设计
    1. 整改前后波形对比

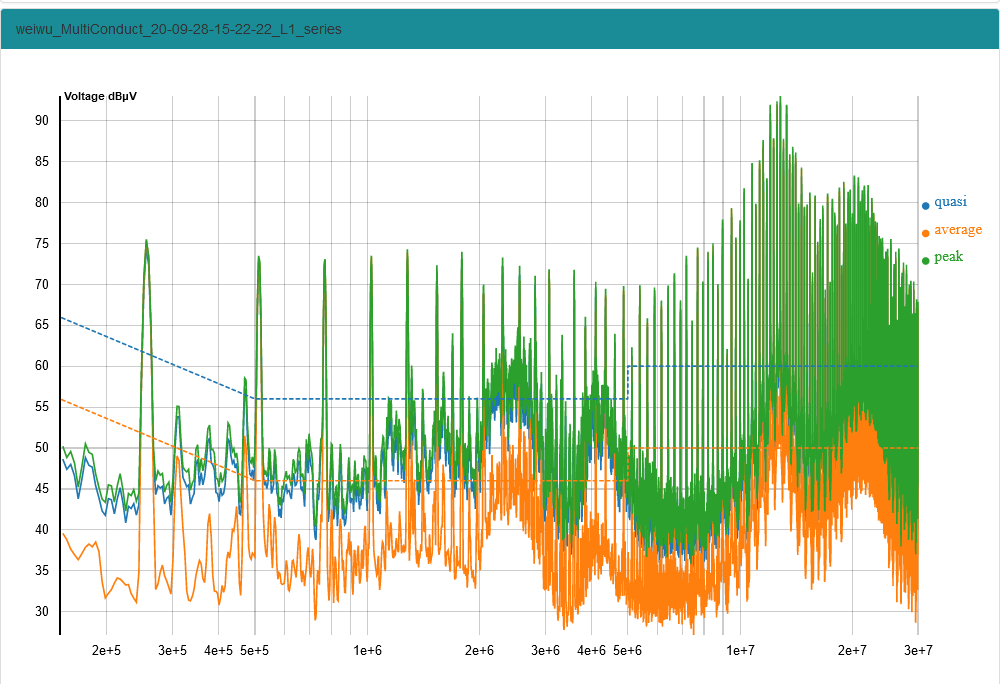

      整改前 report: 2020-09_01627

      cdm_before

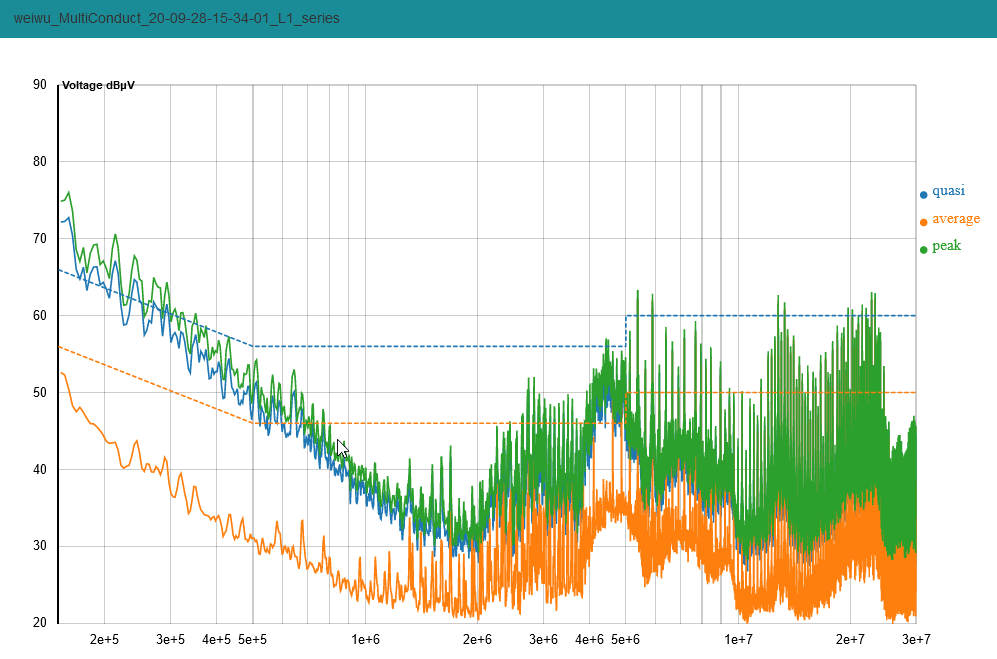

      整改后 report: 2020-09_01629

      cdm_after

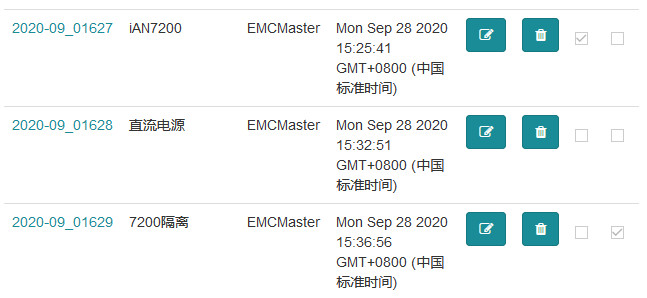

      在选择列表上选中上述两个报告后点击“对比”按钮

      cdm_compare
      cdm_compare_button

      显示比较结果

      cdm_compare_result

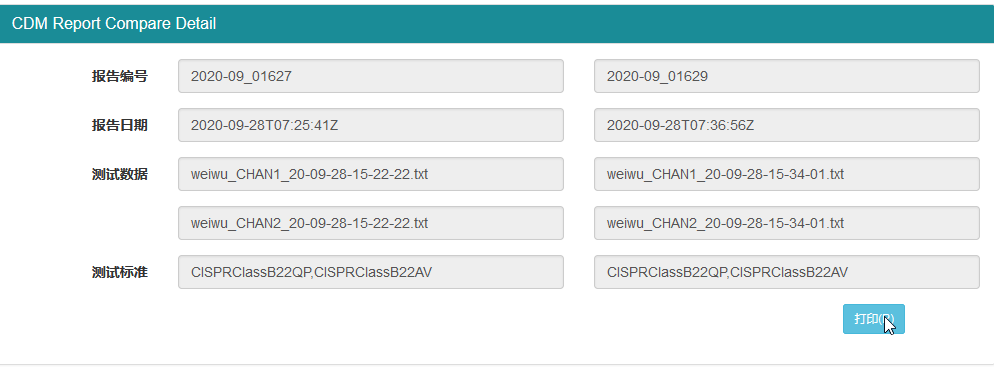

      在比较页面的面板上点击“打印”按钮生成PDF报告（选项）:

      cdm_compare_detail

    2. 30MHz以上环境干扰去除

      正常接线，断开直流电源，测试结果为环境干扰

      Report Id: 2021-05_01965

      env_signal

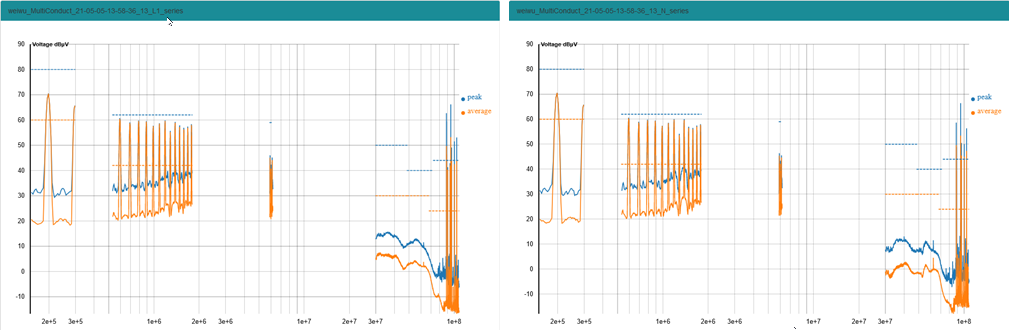

      正常连接，接通直流电源 测试EUT传导干扰

      Report Id: 2021-05_01966

      eut_signal

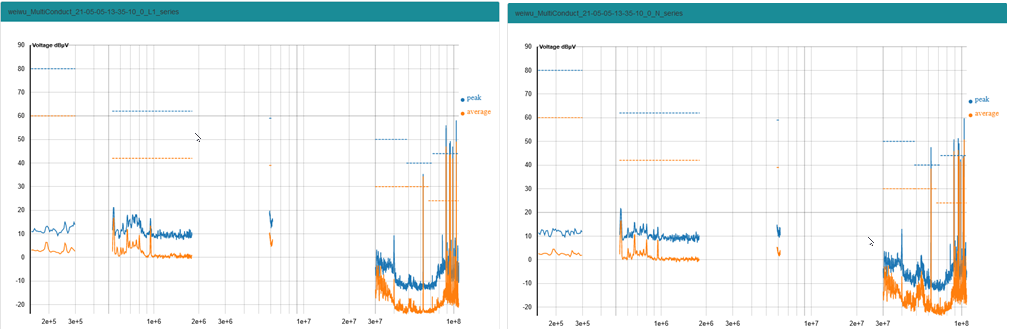

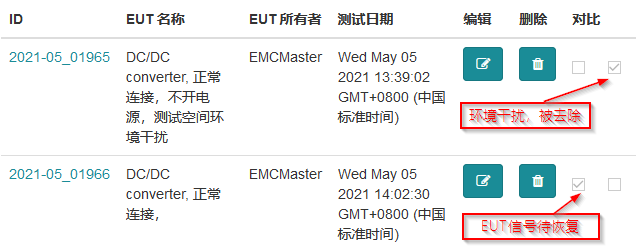

      从2021-05_01966中去除2021-05_01965

      cdm_denoise
      denoise_button

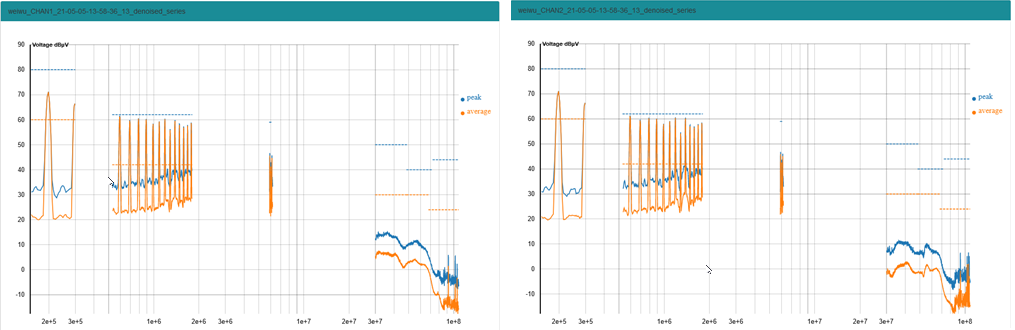

      显示比较结果

      denoise_result

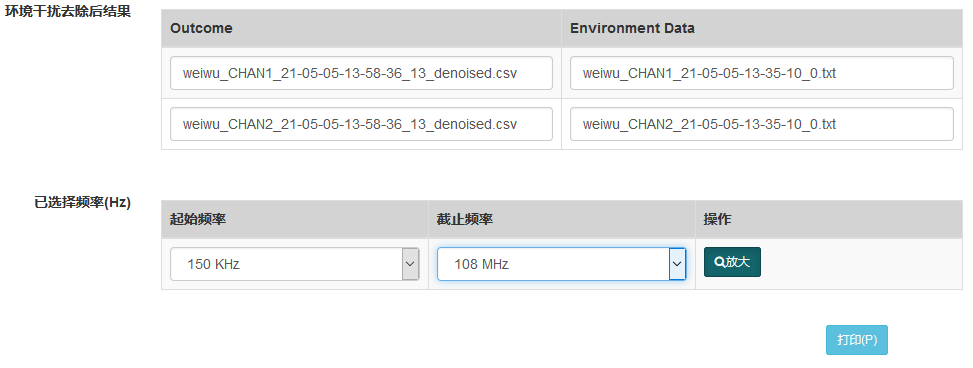

      在除噪报告页面下点击“打印”按钮生成PDF报告（选项）：

      denoise_detail
